Проект дома - Сад в лучах заката - Муратор М76
Дом отдельный, с мансардным этажом, с гаражом, с камином
Площадь застройки
129,5 м2
Высота дома в коньке
8,51 м
Высота помещений первого этажа
2,70 м
Высота помещений на мансарднoм этажe
0,43-4,53 м
Гараж/навес (стояночные места)
1
Количество комнат (с гостиной)
5
Минимальные размеры участка
20,9 x 19,9 м
Необходимые размеры участка
20,9 x 20,4 м
Aвтор проекта:
арх. Катажина Слупэчаньска
|
|
план первого этажа
| 1. тамбур/прихожая |
3,2 м2 |
| 2. холл |
12,3 м2 |
| 3. кухня |
9,7 м2 |
| 4. гостиная+столовая |
26,8 м2 |
| 5. спальня |
10,3 м2 |
| 6. ванная |
3,3 м2 |
| 7. кладовая |
3,8 м2 |
| 8. котельная |
5,0 м2 |
| Всего |
74,4 м2 |
| 9. гараж |
17,9 м2 |
| 10. террасa |
34,9 м2 |

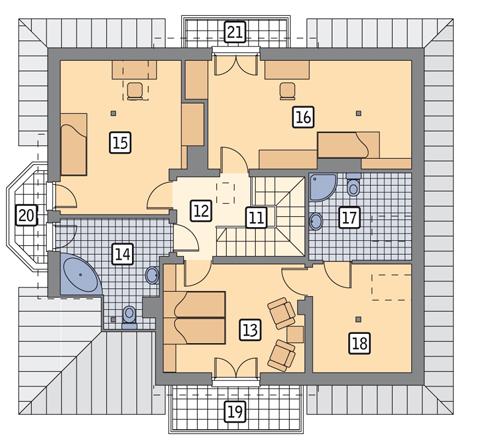

план мансардного этажа
| |
высота >1,90 м |
по полу |
| 11. лестница |
4,3 м2 |
4,3 м2 |
| 12. коридор |
5,1 м2 |
5,1 м2 |
| 13. спальня |
13,2 м2 |
14,4 м2 |
| 14. ванная |
7,0 м2 |
8,8 м2 |
| 15. спальня |
9,8 м2 |
18,1 м2 |
| 16. спальня |
12,4 м2 |
21,2 м2 |
| 17. ванная |
5,0 м2 |
8,4 м2 |
| 18. гардеробная |
2,2 м2 |
10,1 м2 |
| Всего |
59,0 м2 |
90,4 м2 |
| 19. балкон |
|
6,3 м2 |
| 20. балкон |
|
3,7 м2 |
| 21. балкон |
|
3,4 м2 |
| Предлагаемые стройматериалы |
| Ленточный фундамент: |
железобетонный, ширина 40-70 см, высота 40 см (68,50 пог. м) |
19,37 м3 |
| Стены фундаментов: |
бетонный блок 24 см + 2x битумная мастика + пенополистирол 12 см |
34,92 м2 |
| бетонный блок 24 см |
14,40 м2 |
| Всего: |
49,32 м2 |
| Наружные стены: |
кирпичные, двухслойные: ячеистый бетон 24 см + пенополистирол 15 см + внутренняя штукатурка |
127,19 м2 |
| Внутренние стены: |
кирпичные: ячеистый бетон 24 см + двусторонняя штукатурка |
57,29 м2 |
| кирпичные: ячеистый бетон 12 см + двусторонняя штукатурка |
48,96 м2 |
| кирпичные: ячеистый бетон 24 см + минеральная вата 5 см + двусторонняя штукатурка |
18,46 м2 |
| стальной каркас + 2x двусторонняя гипсокартонная плита |
4,01 м2 |
| Всего: |
128,72 м2 |
| Пол на грунте: |
песчаная подсыпка 30 см + бетон 10 см + рубероид + пенополистирол 15 см + бетонная стяжка 6 см + отделка пола |
74,74 м2 |
| песчаная подсыпка 30 см + бетон 10 см + рубероид + пенополистирол 12 см + бетонная стяжка 8 см + отделка пола |
17,95 м2 |
| Всего: |
92,69 м2 |
| Перекрытиe: |
часторебристое (Teriva I) + пенополистирол 4 см + бетонная стяжка 4 см + отделка пола + штукатурка |
105,48 м2 |
| Конструкция крыши: |
деревянная (стропильно-балочная) + обрешетка и контробрешетка |
10,07 м3 |
| Кровля: |
керамическая черепица + паропроницаемая пленка + минеральная вата 25 см + пароизоляционная пленка + 2x гипсокартонная плита |
205,12 м2 |
| Наружная отделка: |
тонкослойная штукатурка |
142,51 м2 |
| на фрагментах стен клинкерная плитка |
12,54 м2 |
| Всего: |
155,05 м2 |
| Окна и балконные двери: |
ПВХ или деревянные площадью от 2 м2 (9 шт.) |
23,97 м2 |
| ПВХ или деревянные площадью до 2 м2 (6 шт.) |
9,72 м2 |
| мансардные площадью до 2 м2 (3 шт.) |
3,74 м2 |
| Всего: |
37,43 м2 |
|
|
|
| |
|
|
